PRIMER PERIODO:
SEMANA1: 29-03 Ambientación
El atributo summaray se utiliza para dar una descripcion lo mas precisa posible del contenido o tema tratado en nuestra tabla. Esto se hace de cara a los lectores de pantalla que utilizanlas personas con minusvalía visual.
SEMANA2:Del 06 al 08 de mayo Aplicación de la Evaluación Diagnóstica...
El atributo summaray se utiliza para dar una descripcion lo mas precisa posible del contenido o tema tratado en nuestra tabla. Esto se hace de cara a los lectores de pantalla que utilizanlas personas con minusvalía visual.
SEMANA3:13-17 mayo Semana de Nivelación Formativa 2.
Suministro de energía de un PC
SEMANA4:20-24 mayo Semana de Nivelación Formativa 3.
CABLES Y TOMACORRIENTES
Los alambres eléctricos son conductores de electricidad que permiten conducir energía de un punto a otro.
Calibres de cables
Los cables eléctricos son elementos esenciales en cualquier instalación eléctrica. Su función es transportar la corriente eléctrica de un punto a otro, y el calibre del cable es un factor importante a tener en cuenta para garantizar la seguridad y el funcionamiento correcto de la instalación.
Partes de un cable eléctrico
Los cables eléctricos están compuestos por el conductor, el aislamiento, una capa de relleno y una cubierta. Cada uno de estos elementos que componen un cable eléctrico cumplen con un propósito que vamos a conocer a continuación:
Conductor eléctrico: Es la parte del cable que transporta la electricidad y puede estar constituido por uno o mas hilos de cobre o aluminio.
Aislamiento: Este componente es la parte que recubre el conductor, se encarga de que la corriente eléctrica no se escape del cable y sea transportada de principio a fin por el conductor.
Capa de relleno: La capa de relleno se encuentra entre el aislamiento y el conductor, se encarga de que el cable conserve un aspecto circular ya que en muchas ocasiones los conductores no son redondos o tienen mas de un hilo. Con la capa de relleno se logra un aspecto redondo y homogéneo.
Cubierta: La cubierta es el material que protege al cable de la intemperie y elementos externos.
TOMA CORRIENTE
Los tomacorrientes son dispositivos eléctricos que sirven como punto de conexión para alimentar equipos eléctricos, tales como electrodomésticos, equipos portátiles e industriales. Los tomacorrientes no consumen ninguna energía, este solo enlaza la fuente de alimentación a los equipos que se vayan a alimentar de una fuente de energía eléctrica.
¿Conoces cómo está conformado un circuito eléctrico?
¿Qué tipos de cables conoces?
¿Cuál es la estructura de un tomacorriente?
Revisión de un correcto funcionamiento de un circuito eléctrico básico. Elaborar una conexión eléctrica de un tomacorriente con el control del docente a cargo.
SEMANA5: 27-31 mayo Semana de Nivelación Formativa 4
SEMANA1: PRIMER PERIODO 03-07 JUNIO
SEMANA2: PRIMER PERIODO 10-14 JUNIO
SEMANA3: PRIMER PERIODO 17-21 JUNIO
SEMANA4: PRIMER PERIODO 24-28 JUNIO
Un supresor de picos es un multicontacto que, además de permitir conectar varios dispositivos a una misma toma de corriente, los protege de sobrecargas que podrían dañarlos.
¿Cuáles son los usos de un supresor de picos? Protección contra las sobrecargas: los supresores de picos actúan como guardianes incansables de los equipos electrónicos, detectando y desviando hacia tierra esos picos de voltaje transitorios que podrían causar daños irreparables.
¿Dónde se instala un supresor de picos?
De forma general, se encontrará instalado para proteger en:
Fuentes de servicio eléctrico de edificios u oficinas.
Equipos de radio comunicaciones
Computadoras y equipos
Centrales Telefónicas y líneas
Paneles de distribución de energía con equipos de control industrializados importantes.
SEMANA5: PRIMER PERIODO 1-5 JULIO
¿Cómo van los cables en un tomacorrientes? Cómo cambiar un enchufe paso a paso.
Fase: es el cable azul o negro, está en la parte de arriba. Neutro: es el cable de color marrón y también se encuentra en la parte superior. Toma de tierra: es el cable verde y amarillo que se sitúa en la parte más inferior.
SEMANA6: PRIMER PERIODO 8-12 JULIO
SEMANA7: PRIMER PERIODO 15-19 JULIO
SEMANA8: PRIMER PERIODO 23-26 JULIO
SEMANA9: PRIMER PERIODO 29-02 AGOSTO
SEMANA10:(Evaluación)PRIMER PERIODO 5-8 AGOSTO
El atributo summaray se utiliza para dar una descripcion lo mas precisa posible del contenido o tema tratado en nuestra tabla. Esto se hace de cara a los lectores de pantalla que utilizanlas personas con minusvalía visual.
SEGUNDO PERIODO:
PRIMER PERIODO
TERCER PERIODO
SEMANA1:CONCEPTO
Los medios guiados conducen (guían) las ondas a través de un camino físico, ejemplos de estos medios son el cable coaxial, la fibra óptica y el par trenzado. Los medios no guiados proporcionan un soporte para que las ondas se transmitan, pero no las dirigen; como ejemplo de ellos tenemos el aire y el vacío.
Cuestionario
1- Defina Medios de Transmisión
2 - ¿A que llamamos medios de transmisión guiados?
3 - ¿A que llamamos medios de no transmisión guiados?
4 - ¿Qué es cable de par trenzado?
5 - ¿Cómo se transmiten las señales en la fibra óptica?
6- ¿En el método de microondas como se transmite la información?
7- ¿Cómo trabaja sistema de microondas satelitales?
SEMANA2:TIPOS DE CABLES DE RED
Medios de Transmisión Guiados:
También conocidos como medios de transmisión por cable. Los medios de transmisión
guiados utilizan canales conductores para la transmisión de la señal. Es importante la elección
de un sistema de cableado adecuado ya que, aunque sólo suele ser el 25% del costo total de la
instalación, el 70% de los fallas producidos en una red se deben al cableado.
Cable Coaxial:
Consiste en un cable conductor interno (cilíndrico) separado de otro cable conductor
externo por anillos aislantes o por un aislante macizo. Todo esto se recubre por otra capa
aislante que es la funda del cable.
Se suele utilizar para televisión, telefonía a larga distancia, redes de área local, conexión
de periféricos a corta distancia, etc...Se utiliza para transmitir señales analógicas o digitales.
Sus inconvenientes principales son: atenuación, ruido térmico, ruido de intermodulación.
Para señales analógicas se necesita un amplificador cada pocos kilómetros y para señales
digitales un repetidor cada kilómetro.
Hubo un tiempo donde el cable coaxial fue el más utilizado. Existían dos importantes
razones para la utilización de este cable: era relativamente barato, y era ligero, flexible y
sencillo de manejar.
Cable de par trenzado:
Consiste en hilos de cobre aislados por una cubierta plástica y torzonada entre sí. Debido a
que puede haber acoples entre pares, estos se trenza con pasos diferentes. La utilización del
trenzado tiende a disminuir la interferencia electromagnética.
Este tipo de medio es el más utilizado debido a su bajo coste (se utiliza mucho en telefonía)
pero su inconveniente principal es su poca velocidad de transmisión y su corta distancia de
alcance. Se utilizan con velocidades inferiores al MHz (de aprox. 250 KHz). Se consiguen
velocidades de hasta 16 Mbps. Con estos cables, se pueden transmitir señales analógicas o
digitales.
Es un medio muy susceptible a ruido y a interferencias. Para evitar estos problemas se suele
trenzar el cable con distintos pasos de torsión y se suele recubrir con una malla externa para
evitar las interferencias externas.
Cuestionario
1- Defina Medios de Transmisión
2 - ¿A que llamamos medios de transmisión guiados?
3 - ¿A que llamamos medios de no transmisión guiados?
4 - ¿Qué es cable de par trenzado?
5 - ¿Cómo se transmiten las señales en la fibra óptica?
6- ¿En el método de microondas como se transmite la información?
7- ¿Cómo trabaja sistema de microondas satelitales?
Fuente
SEMANA3:CATEGORÍAS CABLE UTP
Tipos de cable UTP
Tipos de cable UTP -----Velocidad -----Frequencia -----Calibre (AWG)
Cable utp categoría 5 --10/100/1000Mbps--- 100 MHz ----24 (7/0.20mm)
Cable utp categoría 5e --10/100/1000Mbps--- 100 MHz ----24 (7/0.20mm)
Cable utp categoría 6 --10Gbps-----------------250MHz -----24 (7/0.20mm)

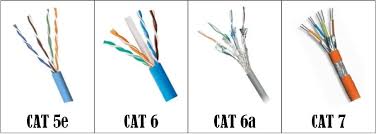

SEMANA4:TIPOS Y CATEGORÍAS
Las categorías van en orden ascendente, por lo que, a mayor número, mayor velocidad y frecuencia. Los podemos encontrar desde la CAT 5 hasta la CAT 8. La CAT 5, se considera hoy en día una categoría obsoleta por las prestaciones tan bajas que nos ofrece. Mientras que la CAT 8, es la más recomendada para instalaciones de centros de datos.
Cuestionario
SEMANA5:Cable FTP (par trenzado frustrado o pantalla global):
Cable FTP (par trenzado frustrado o pantalla global):
Consiste en 4 pares de cables sin aislamiento, aunque disponen de un apantallamiento global que protege al cable de posibles interferencias electromagnéticas.
Este tipo de cable estructurado es ideal en aquellas instalaciones donde existe ruido electromagnético que puede afectar a la señal, aquellas instalaciones con routers, puntos de acceso, switch, etc.
El cable FTP tiene una impedencia algo mayor al cable UTP de 120 ohmios.
Más información aquí
SEMANA6:Cable UTP (par trenzado sin blindaje):
SEMANA7:Categorías
SEMANA8:CRIMPEADO DE CABLES DE RED
SEMANA9: CRIMPEADO DE CABLES DE RED2
SEMANA10:TÉCNICAS Y HERRAMIENTAS DE INTERCONEXIÓN DE REDES
SEMANA11:ARQUITECTURA DEL COMPUTADOR
SEMANA12:EVALUACIÓN
TERCER PERIODO:
PRIMER PERIODO
SEGUNDO PERIODO
ELECTRÓNICA BÁSICA
SEMANA 1:Conceptos básicos
La electrónica es la rama de la ciencia que se ocupa del estudio del flujo y control de electrones (electricidad) y del estudio de su comportamiento y efectos en vacíos, gases y semiconductores, así como de los dispositivos que utilizan dichos electrones.
SEMANA 2:Materiales para electrónica básica-
Materiales para soporte técnico1 Protoboard
9 Led de varios colores
9 Resistencias de varios valores(220ohms,300ohm)
10 Cables o jumpers de conexión(macho-hembra, macho-macho)
1 Alcohol Isopropílico de 60ml
1 Bateria de 9v o cargador de 5v
1 Placa arduino uno
1 Caja para los componentes
Tinkercar
Ver Circuito en paralelo
SEMANA 3:Código de colores de resistencias
El código de colores se utiliza en electrónica para indicar los valores de los componentes electrónicos. Es muy habitual en los resistores pero también se utiliza para otros componentes como condensadores, inductores, diodos etc.
Este código de colores fue creado los primeros años de la década de 1920 en Estados Unidos por la Radio Manufacturer's Association, hoy parte de la Electronic Industries Alliance. El estándar internacional actual es la norma IEC 600621 publicada por la Comisión Electrotécnica Internacional.
Código de color de resistencia eléctrica de tres bandas
El uso del código de color de tres bandas es muy raro.
La primera banda que corresponde al extremo izquierdo, representa el dígito más significativo del resistor
La segunda banda representa el segundo dígito más significativo.
La tercera banda representa la potencia de 10 elevada al color correspondiente y multiplicado por el número obtenido de la primer y segunda banda.
La tolerancia para resistencias de tres bandas generalmente es del 20%.
👉🧑🔧🧑🔧Calculadora de resistencias para código de colores
MAS INFORMACIÓN
SEMANA 4: Circuito en serie-
Un circuito en serie es una configuración de conexión en la que los terminales de los dispositivos se conectan sucesivamente, es decir, el terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.
Elementos que componen un circuito en serie
Los elementos que componen un circuito en serie no son en esencia distintos de los de un circuito de otro tipo. La diferencia sustancial es cómo están dispuestos. De ese modo, tenemos que un circuito en serie se compone de:
Una fuente eléctrica. En donde se origina la energía que se transmite por el conductor.
Un conductor. Usualmente elaborado de un material metálico (cobre, etc.) que va desde la fuente hasta los terminales y de vuelta, permitiendo el flujo electrónico que es la electricidad.
Terminales o receptores. Que son cada uno de los dispositivos conectados a la red eléctrica, los cuales reciben la corriente y la transforman en otro tipo de energía: lumínica si son bombillas, cinética si son motores, etc.
SEMANA 5:Circuito en serie practico-
SEMANA 6:Circuito en paralelo-
SEMANA 7:Circuito mixto-
SEMANA 8:Circuito mixto práctico-
SEMANA 9: Aprende a soldar con cautín-
El cautín o estación de soldadura es el instrumento que nos permite soldar los diferentes puntos de unión existentes en los equipos electrónicos, dependiendo del circuito en el que se trabajara, se debe elegir un cautín apropiado, pues el calor excesivo puede llegar a dañar los componentes electrónicos. Actividad: Registrar los materialesSEMANA 10:Soldaduras con estación de calor-
La estación de calor es usada para reparaciones en equipos de electrónica, es indispensable para cualquier técnico o taller donde se actúen reparaciones a televisores, celulares, computadoras.SEMANA 11:Componentes electrónicos-
Un componente electrónico es un dispositivo que forma parte de un circuito electrónico.Se suelen encapsular, generalmente en un material cerámico, metálico o plástico, y terminar en dos o más terminales o patillas metálicas. Se diseñan para ser conectados entre ellos, normalmente mediante soldadura, a un circuito impreso, para formar el mencionado circuito.
